開關插座接線看起來挺簡單，對應好火線、地線、零線，接入相應的接線孔即可，但其實，對于一些不同的產品設計，接線方式有時也會有所差異。那么，你知道開關插座有哪幾種接線方式？
開關插座的接線方式有很多種，根據技術理念的發展，以及對開關插座產品設計的考量，綜合來說大致有以下幾種。下面，我們一起來了解一下吧！
開關插座有哪幾種接線方式：

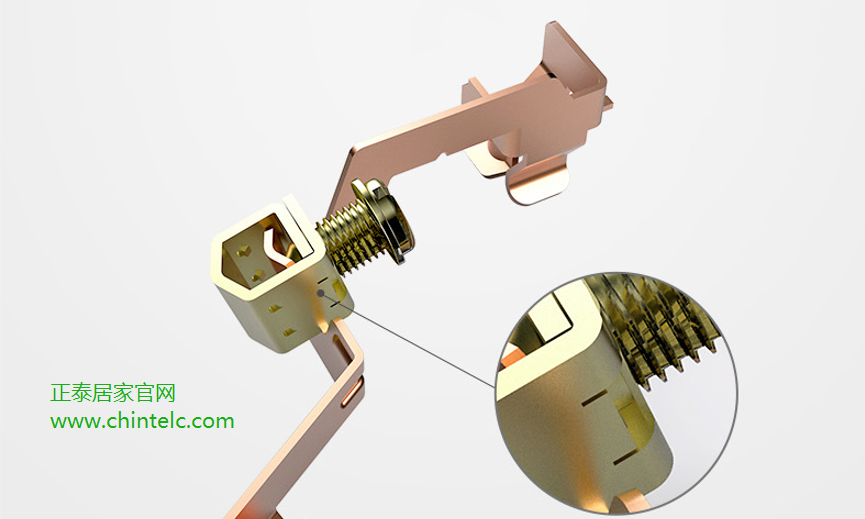

1.鞍型端子接線。
它是目前開關插座的主流接線方式，結合了螺釘接線、壓板接線等多種接線方式的優點。接線時，將線插入接線孔，擰緊螺絲，通過兩塊壓板將線壓住。這種接線方式的優點是粗細線可混接，而且不易損傷導線。缺點是當粗細線混接時，粗線和細線最好混合纏繞一起進行接線。這樣更能保障線路的連通。

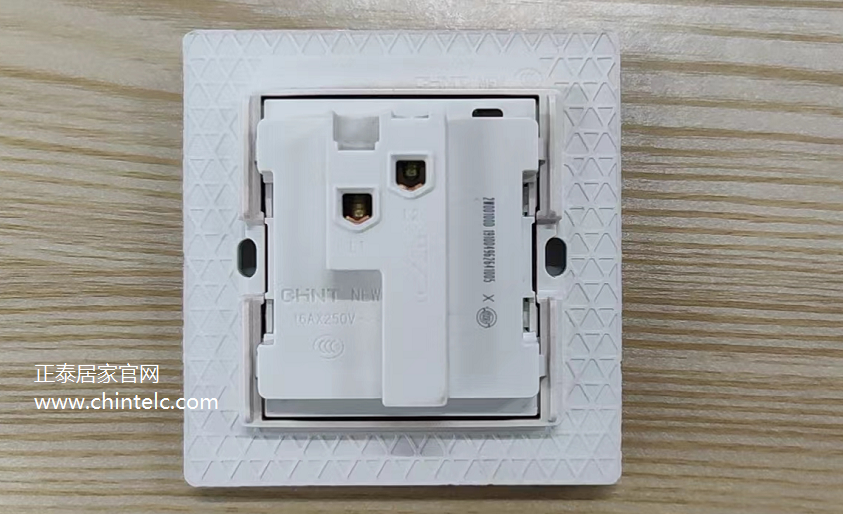

2.螺釘接線。
它是早期的開關插座接線方式，是曾經的“主流”。接線時，擰緊螺絲，通過螺絲直接將導線壓實。優點是操作簡單，接線方便，缺點是在接軟線時，如果用力過大，易損傷導線。
3.壓板接線。
接線時，擰緊螺絲，接線孔內螺絲兩邊的兩塊壓板將導線緊緊壓合，優點是導線和導體之間接觸面積較大，缺點是如果導線較粗，接線時會很不方便。

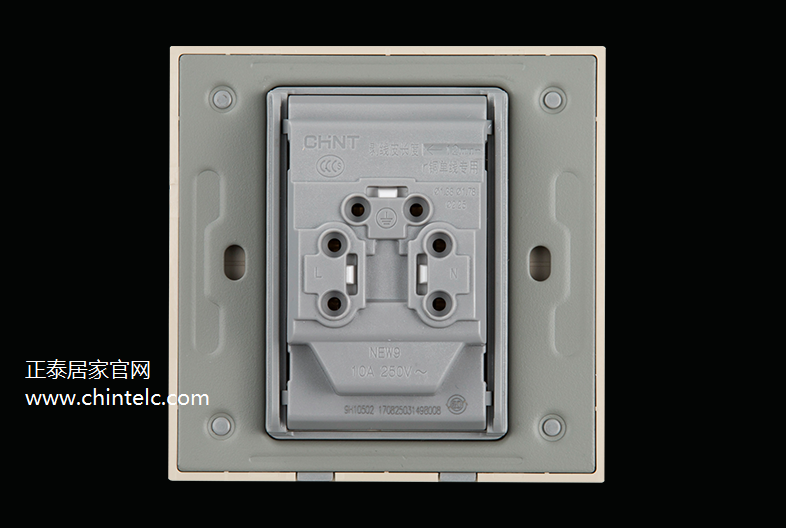

4.速接端子接線。
導線直接插入接線孔，插緊即可。接線孔內的導體能自動把線壓緊，接線非常簡單，即使沒有螺絲刀也能正常接線。缺點是更適合接硬線，接軟線時的效果會有一定的差異。而且這種產品成本相對更高一些。
以上便是開關插座常見的幾種接線方式。具體采用哪種接線設計，考量的地方會比較多，各種接線方式?jīng)]有絕對的高下之分。而且同一品牌的不同系列產品，也可能會有不同的接線方式，以滿足不同的產品需求。
開關插座有哪幾種接線方式，內容暫時介紹到這里。最后再提醒一下大家，電路接線最好尋求專業電工的幫助，以免出現接線錯誤。
